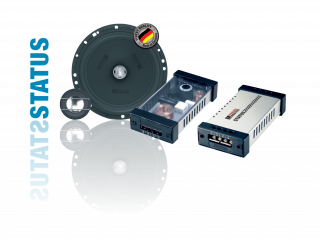

Status Line



Verlassen bekannter Pfade hin zu neuer, wegweisender Entwicklung



Die STATUS-Linie steht bei GermanMAESTRO für „State-of-the-Art“-Produkte und beweist, dass intelligente „Made in Germany Qualität“ auch bei Lautsprechern weltweit Maßstäbe setzen kann.

  • 2-Wege-Kompo./Koaxial-System

      sv6509

      Technische Daten



      Durchmesser HT/TT:

      40 mm (1.6“) / 16 cm (6.5“)

      Prinzip:

      2-Wege-Kompo./Koaxial-System

        Belastbarkeit:

        60 W RMS / 195 W Max.

          Übertragungsbereich:

          30 – 32.000 Hz

            Impedanz:

              Übergangsfrequenz:

              2.900 Hz (12 dB/Okt.)

                Empfindlichkeit:

                87 dB (2,83V/1m)



                  Einbauanleitung

                  DSP-Settings

                  weitere 6,5" Modelle

                • 2-Wege-Kompo./Koaxial-System

                    sv5009

                    Technische Daten



                    Durchmesser HT/TT:

                    40 mm (1.6“) / 13 cm (5.25“)

                    Prinzip:

                    2-Wege-Kompo./Koaxial-System

                      Belastbarkeit:

                      50 W RMS / 165 W Max.

                        Übertragungsbereich:

                        52 – 32.000 Hz

                          Impedanz:

                            Übergangsfrequenz:

                            2.900 Hz (12 dB/Okt.)

                              Empfindlichkeit:

                              87 dB (2,83V/1m)



                                Einbauanleitung

                                weitere 5,25" Modelle

                              • 2-Wege-Kompo./Koaxial-System

                                  sv4009

                                  Technische Daten



                                  Durchmesser HT/TT:

                                  40 mm (1.6“) / 10 cm (4“)

                                    Prinzip:

                                    2-Wege-Komponenten-System

                                      Belastbarkeit:

                                      40 W RMS / 130 W Max.

                                        Übertragungsbereich:

                                        60 – 32.000 Hz

                                          Impedanz:

                                            Übergangsfrequenz:

                                            3.500 Hz (12 dB/Okt.)

                                              Empfindlichkeit:

                                              85 dB (2,83V/1m)



                                                Einbauanleitung

                                                DSP-Settings

                                                weitere 4" Modelle

                                                • 2-Wege-Kompo./Koaxial-System

                                                    sv6509active

                                                    Technische Daten



                                                    Durchmesser HT/TT:

                                                    40 mm (1.6“) / 16 cm (6.5“)

                                                      Prinzip:

                                                      2-Wege-Kompo./Koaxial-System

                                                        Belastbarkeit:

                                                        60 W RMS / 195 W Max.

                                                          Übertragungsbereich:

                                                          30 – 32.000 Hz

                                                            Impedanz:

                                                              Übergangsfrequenz:

                                                              Weiche nicht enthalten!

                                                                Empfindlichkeit:

                                                                87 dB (2,83V/1m)



                                                                  Einbauanleitung

                                                                  weitere 6,5" Modelle

                                                                  • Add-A-Woofer-System

                                                                      sw6509

                                                                      Technische Daten



                                                                      Durchmesser HT/TT:

                                                                      - / 16 cm (6.5“)

                                                                        Prinzip:

                                                                        Add-A-Woofer-System

                                                                          Belastbarkeit:

                                                                          70 W RMS / 230 W Max.

                                                                            Übertragungsbereich:

                                                                            30 – 700 Hz

                                                                              Impedanz:

                                                                                Übergangsfrequenz:

                                                                                150 Hz (12 dB/Okt.)

                                                                                  Empfindlichkeit:

                                                                                  82 dB (2,83V/1m)



                                                                                    Einbauanleitung

                                                                                    DSP-Settings

                                                                                    weitere Subwoofer

                                                                                    Auswahl SV6509
                                                                                    Auswahl SV5009
                                                                                    Auswahl SV4009
                                                                                    Auswahl SV6509 active
                                                                                    Auswahl SW6509

                                                                                    Hochtöner mit höchster Effizienz

                                                                                      st40ws

                                                                                      Technische Daten



                                                                                      Durchmesser HT/MT/TT:

                                                                                      40 mm (1.6“)

                                                                                        Prinzip:

                                                                                        Hochtöner

                                                                                          Belastbarkeit:

                                                                                          25 W RMS / 50 W Max.

                                                                                            Übertragungsbereich:

                                                                                            800 – 32.000 Hz

                                                                                              Impedanz:

                                                                                                Übergangsfrequenz:

                                                                                                Weiche nicht enthalten!

                                                                                                  Empfindlichkeit:

                                                                                                  93 dB (2,83V/1m)



                                                                                                    Einbauanleitung

                                                                                                      Status Hochtöner Detail
                                                                                                      Status Frequenzweiche Detail
                                                                                                      Status Lautsprecher Detail

                                                                                                      Status SV

                                                                                                      ST40WS Hochtöner in UltraSphere™-Technologie mit invertierten, zweiteiligen Titan-Hochtonkalotten und extrem leistungsfähigen Neodymring-Magnetsystemen

                                                                                                      Tieftöner mit zweiteiligem, carbonfaserverstärktem, hochfesten Kunststoffchassis und Polypropylenmembran. Magnetsystem mit Metallabdeckung für zusätzliche Kühlung

                                                                                                      Hochkantgewickelte 25 mm Schwingspulen

                                                                                                      Anschlussterminals vergoldet zur Vermeidung von Übergangswiderständen

                                                                                                      STATUS Performance-Frequenzweichen mit einzigartigem Multi-MOUNT-Befestigungssystem (MMS). Hochtonpegel über Drehschalter variabel in 3 Stufen absenkbar

                                                                                                      Bi-Wiring- und Bi-Amping-fähig

                                                                                                      Aufbauringe, Abdeckgitter und weiteres Montagezubehör im Lieferumfang enthalten

                                                                                                      SV 6509 Active ohne passive STATUS performance Frequenzweichen

                                                                                                      Separate oder koaxiale Verbaubarkeit

                                                                                                      SW 6509 Add-A-Woofer-System

                                                                                                      Mit dem Add-A-Woofer-System können Sie jedes 2-Wege System entweder mit einem zusätzlichen 16.5cm Kickbass je Kanal ausstatten, oder zu einem vollwertigen 3-Wege System aufrüsten. Die mitgelieferten Frequenzweichen können entweder parallel angeschlossen werden und geben dann aus dem low-pass Ausgang das Signal an die zusätzlichen Woofer aus, oder man schaltet diese in Reihe vor das 2-Wege System und nutzt den ebenfalls vorhandenen high-pass Ausgang als Eingangssignal für die 2-Wege Weiche zum Beschneiden der tieferen Frequenzen des 2-Wege Systems.



                                                                                                      Zusätzliche Option für den koaxialen Einbau

                                                                                                      Alle Komponenten-Systeme der SV- und EV-Linie lassen sich schnell und unkompliziert zu einem Koaxial-System umbauen, und können somit problemlos an neue Installations-Szenarien angepasst werden. Der Phase-Plug lässt sich unkompliziert gegen den beiliegenden Hochtonträger tauschen – fertig.
