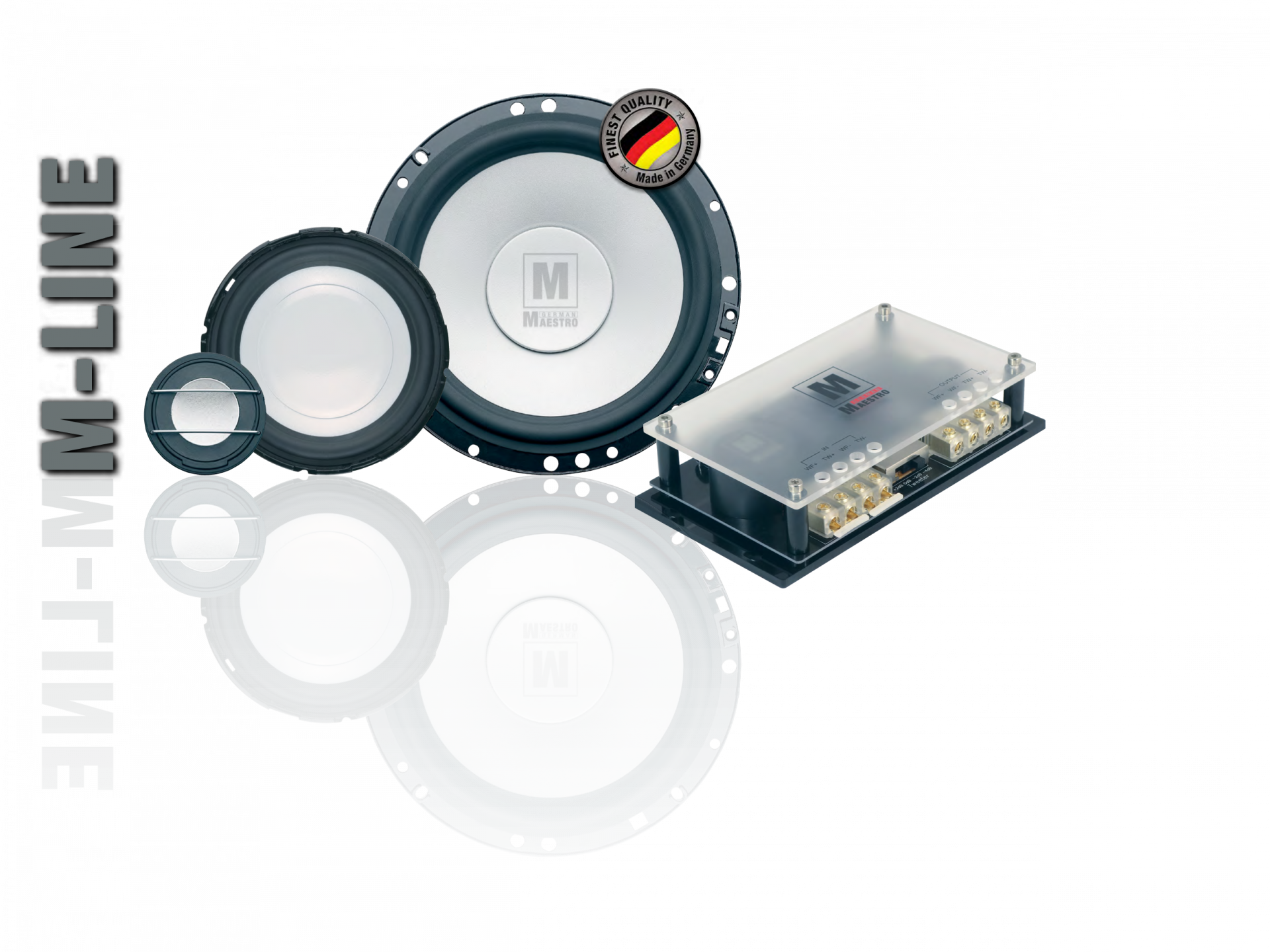

M-Line 3-Wege-Komponenten System mit Weichen



Das kompromisslose

Klangerlebnis



Mit der GermanMAESTRO M-Line holen Sie sich den Konzertsaal, die Festivalbühne, den Unplugged-Auftritt und all Ihre sonstigen Lieblingstitel direkt in Ihr Fahrzeug  - in einer atemberaubenden Qualität.



  • 3-Wege-Komponenten-System

      ms643

      Technische Daten



      Durchmesser HT/MT/TT:

      40 mm (1.6“) / 10 cm (4“) / 16 cm (6.5“)

      Prinzip:

      3-Wege-Komponenten-System

        Belastbarkeit:

        90 W RMS / 295 W Max.

          Übertragungsbereich:

          28 – 32.000 Hz

            Impedanz:

              Übergangsfrequenz:

              209 / 2.350 Hz (12 dB/Okt.)

                Empfindlichkeit:

                87 dB (2,83V/1m)



                  Einbauanleitung

                  DSP-Settings

                  weitere 6,5" Modelle

                • 2-Wege-Komponenten-System

                    ms62

                    Technische Daten



                    Durchmesser HT/MT/TT:

                    40 mm (1.6“) / 16 cm (6.5“)

                    Prinzip:

                    2-Wege-Komponenten-System

                      Belastbarkeit:

                      90 W RMS / 290 W Max.

                        Übertragungsbereich:

                        30 – 32.000 Hz

                          Impedanz:

                            Übergangsfrequenz:

                            2.000 Hz (12 dB/Okt.)

                              Empfindlichkeit:

                              86 dB (2,83V/1m)



                                Einbauanleitung

                                DSP-Settings

                                weitere 6,5" Modelle

                              • 2-Wege-Komponenten-System

                                  ms52

                                  Technische Daten



                                  Durchmesser HT/MT/TT:

                                  40 mm (1.6“) / 13 cm (5.25“)

                                    Prinzip:

                                    2-Wege-Komponenten-System

                                      Belastbarkeit:

                                      70 W RMS / 230 W Max.

                                        Übertragungsbereich:

                                        50 – 32.000 Hz

                                          Impedanz:

                                            Übergangsfrequenz:

                                            2.000 Hz (12 dB/Okt.)

                                              Empfindlichkeit:

                                              86 dB (2,83V/1m)



                                                Einbauanleitung

                                                weitere 5,25" Modelle

                                                • 3-Wege-Komponenten-System

                                                    ms643active

                                                    Technische Daten



                                                    Durchmesser HT/MT/TT:

                                                    40 mm (1.6“) / 10 cm (4“) / 16 cm (6.5“)

                                                      Prinzip:

                                                      3-Wege-Komponenten-System

                                                        Belastbarkeit:

                                                        90 W RMS / 295 W Max.

                                                          Übertragungsbereich:

                                                          28 – 32.000 Hz

                                                            Impedanz:

                                                              Übergangsfrequenz:

                                                              Weiche nicht enthalten!

                                                                Empfindlichkeit:

                                                                87 dB (2,83V/1m)



                                                                  Einbauanleitung

                                                                  weitere 6,5" Modelle

                                                                  • 2-Wege-Komponenten-System

                                                                      ms62active

                                                                      Technische Daten



                                                                      Durchmesser HT/MT/TT:

                                                                      40 mm (1.6“) / 16 cm (6.5“)

                                                                        Prinzip:

                                                                        2-Wege-Komponenten-System

                                                                          Belastbarkeit:

                                                                          90 W RMS / 290 W Max.

                                                                            Übertragungsbereich:

                                                                            30 – 32.000 Hz

                                                                              Impedanz:

                                                                                Übergangsfrequenz:

                                                                                Weiche nicht enthalten!

                                                                                  Empfindlichkeit:

                                                                                  86 dB (2,83V/1m)



                                                                                    Einbauanleitung

                                                                                    weitere 6,5" Modelle

                                                                                    Auswahl ms654010
                                                                                    Auswahl ms6508
                                                                                    Auswahl ms5008
                                                                                    Auswahl ms643active
                                                                                    Auswahl ms62active

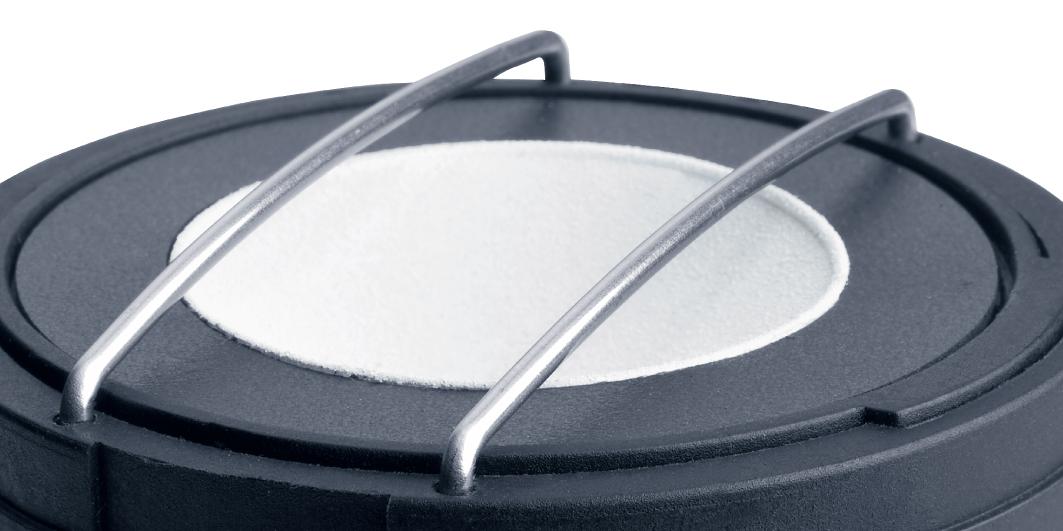

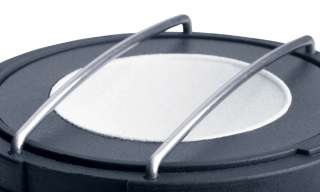

                                                                                    High-End UltraSphere Hochtöner

                                                                                    M-Line Hochtöner Detail

                                                                                    UltraSphere Technologie für ein beispiellos breites, gleichmäßiges Abstrahlverhalten

                                                                                    Nano-keramische Beschichtung der Titankalotte zur Minimierung von Resonanzerscheinungen im hörbaren Frequenzbereich

                                                                                    FEM berechnete Kalottengeometrie für optimale Kraftübertragung von Schwingspule zu Hochtonkalotte, sowie bestes Rundstrahlverhalten

                                                                                    Kraftvoller Neodym-Magnetantrieb für beste Performance

                                                                                    0,75mm² Anschlusskabel für eine verlustfreie Signalübertragung

                                                                                    Der MT40WS in UltraSphere™ Technologie ist ein sehr fein auflösender Titan-Kalottenhochtöner, und trägt somit einen gewichtigen Teil zur Klangwiedergabequalität der M-Line bei.

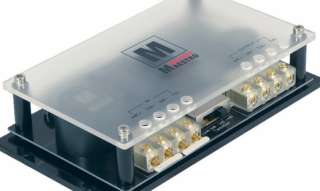

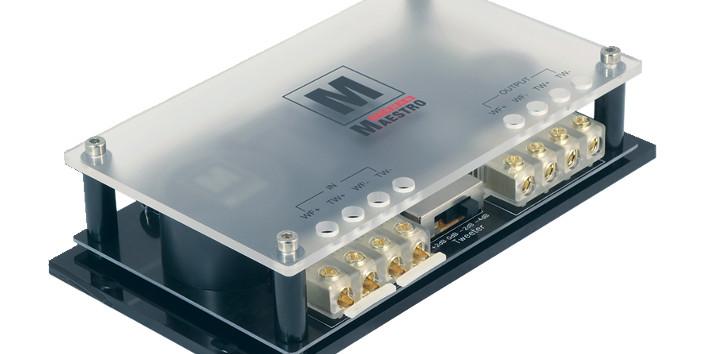

                                                                                    Frequenzweichen

                                                                                    M-Line Frequenzweiche

                                                                                    Optimiertes Platinenlayout zum Minimieren von ungewollten Wechselwirkungen der Bauteile

                                                                                    Offene Gehäusebauweise zum sicheren Betrieb ohne Überhitzungsgefahr

                                                                                    Ausnahmslos hochwertige Bauteile für verlustfreie Signalaufspaltung

                                                                                    Hoch- und Mitteltöner im Pegel individuell justierbar

                                                                                    Die Frequenzweichen der M-Line fügen alle Komponenten des jeweiligen Lautsprechersystems auf harmonische Weise zusammen.

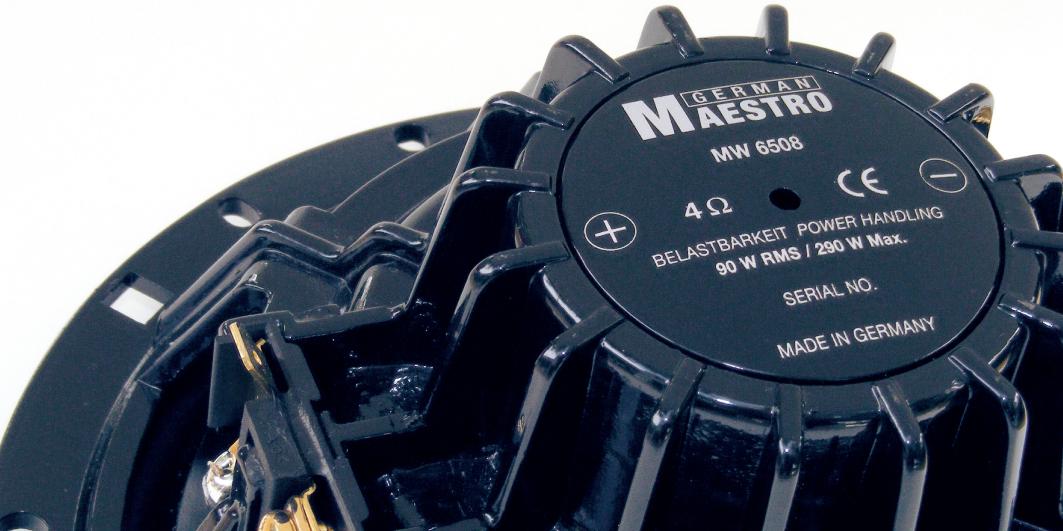

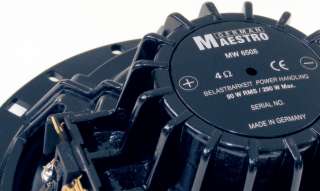

                                                                                    Mittel- und Tieftonchassis

                                                                                    M-Line Mittel- und Tieftonchassis

                                                                                    Nano-keramische Beschichtung zur Minimierung von Resonanzen und Optimierung der Steifigkeit

                                                                                    FEM berechnete Membranen für einen linearen Frequenzgang

                                                                                    25mm / 38mm hochkantgewickelte Flachdrahtschwingspulen für maximale Belastbarkeit

                                                                                    Goldbeschichtete Anschlussterminals zur verlustfreien Anbindung

                                                                                    Kompakte, hoch effiziente Neodym-Magnetsysteme mit FEM optimierten Polkernen für beste Leistungsausbeute und maximalen, linearen Hub der Membrane

                                                                                    Aluminium Körbe in aufwändigem Design zur optimalen Kühlung und Laststabilität

                                                                                    Der MM 4008 Mitteltöner und der MW 6508 Tieftöner verfügen beide über  nano-keramisch beschichtete  Polypropylen-Membranen mit optimierter Membran-Geometrie.
